Elegir el equipo adecuado en el sector eléctrico es clave para garantizar seguridad, eficiencia y cumplimiento normativo. Uno de los dispositivos más utilizados en redes de media tensión es el equipo compacto de medición, una solución que integra transformadores de corriente (TC), transformadores de potencial (TP) y sistemas de protección en un solo conjunto.
Sin embargo, no todos los equipos son iguales. A continuación, te explicamos los principales factores que debes considerar al elegir un equipo compacto de medición, especialmente si buscas optimizar costos, espacio y confiabilidad.
Factores a considerar al elegir un equipo compacto de medición
1. Nivel de tensión del sistema
El primer factor a considerar es el nivel de tensión en el que operará el equipo. Los equipos compactos están diseñados para diferentes rangos, como 13.2 kV, 15 kV, 25 kV o incluso mayores.
Elegir un equipo con un nivel de tensión adecuado es fundamental para evitar fallas, garantizar la seguridad y cumplir con normativas eléctricas. Un equipo mal dimensionado puede provocar sobrecargas, errores de medición o incluso daños en la instalación.
2. Precisión de medición
La precisión es un aspecto crítico, especialmente en aplicaciones donde se realiza facturación eléctrica. Los transformadores de medición deben cumplir con clases de exactitud específicas.
Si el equipo se utilizará para medición específica, es indispensable que cumpla con los estándares exigidos por la compañía suministradora de energía. Una baja precisión puede traducirse en pérdidas económicas.
3. Tipo de instalación
Otro punto importante es el lugar donde se instalará el equipo. Existen dos tipos principales:
- Instalación en poste

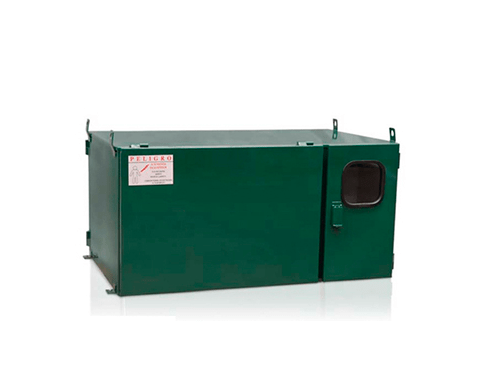

- Instalación en pedestal
La elección dependerá del tipo de red, espacio disponible y condiciones del entorno. Por ejemplo, en zonas urbanas con limitaciones de espacio, los equipos en pedestal suelen ser más convenientes.
4. Condiciones ambientales
El entorno donde se instalará el equipo influye directamente en su desempeño y vida útil. Factores como:
- Humedad
- Temperatura
- Polvo o contaminación
- Presencia de ambientes corrosivos
deben considerarse al momento de elegir el equipo.
Para zonas industriales o costeras, se recomienda optar por equipos con recubrimientos especiales o aislamiento en gas (como SF6) o resina epóxica, que ofrecen mayor resistencia.
5. Tipo de aislamiento
Los equipos compactos pueden tener distintos tipos de aislamiento:
- Aire
- Aceite
- Gas (SF6)
- Sólido (resina)
Elegir el tipo adecuado dependerá del presupuesto, las condiciones del sitio y el nivel de mantenimiento disponible.
6. Facilidad de mantenimiento
Un buen equipo compacto de medición debe permitir un mantenimiento sencillo y seguro. Esto incluye:
- Acceso fácil a conexiones
- Componentes modulares
- Indicadores visibles de estado
Reducir los tiempos de mantenimiento no solo disminuye costos operativos, sino que también mejora la continuidad del servicio eléctrico.
7. Cumplimiento de normativas
Es fundamental verificar que el equipo cumpla con las normas nacionales e internacionales aplicables, como:
- Normas de la CFE (en México)
- ANSI
- IEC
El cumplimiento normativo garantiza que el equipo ha sido probado bajo estándares de calidad y seguridad, lo cual es indispensable para su correcta operación.
8. Seguridad del equipo
La seguridad es un factor clave tanto para el personal como para la instalación. Algunos elementos importantes a considerar incluyen:
- Protección contra sobrecorrientes
- Sistemas de puesta a tierra
- Diseño anti-manipulación (anti-tamper)
- Gabinetes cerrados y seguros
Un equipo seguro reduce riesgos de accidentes eléctricos y evita manipulaciones indebidas.
9. Espacio y diseño compacto
Una de las principales ventajas de estos equipos es su diseño compacto. Sin embargo, es importante verificar que realmente se adapte al espacio disponible en el sitio de instalación.
Un diseño bien optimizado facilita la instalación, reduce costos de obra civil y mejora la estética del sistema eléctrico.
10. Soporte técnico y disponibilidad de refacciones
Es importante considerar al fabricante o proveedor. Contar con soporte técnico confiable y disponibilidad de refacciones puede marcar la diferencia en caso de fallas o mantenimiento.
Elegir una marca reconocida y con presencia en el mercado garantiza respaldo a largo plazo y mayor tranquilidad en la operación.
Elegir un equipo compacto de medición no debe tomarse a la ligera.
Factores como el nivel de tensión, la precisión, el tipo de instalación, las condiciones ambientales y el cumplimiento normativo son determinantes para asegurar un funcionamiento eficiente y seguro.
Además, considerar aspectos como el mantenimiento, la seguridad y el soporte técnico te permitirá tomar una decisión más informada y rentable a largo plazo.
En Asesores en Alta Tecnología contamos con equipos compactos de medición de marca Arteche, reconocida a nivel mundial por su alta calidad.
