Los equipos compactos de medición se han convertido en una solución práctica y segura para compañías eléctricas e industrias.
Existen principalmente dos configuraciones: equipos compactos de medición tipo poste y tipo pedestal. Aunque ambos cumplen la misma función básica, presentan diferencias clave en diseño, instalación y aplicaciones.
En este artículo hablaremos sobre las características de cada uno de estos equipos y sus principales diferencias.
¿Qué son los equipos compactos de medición?

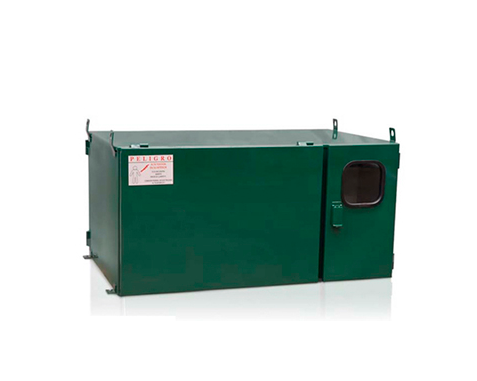

Un equipo compacto de medición es un dispositivo integrado que concentra en un solo gabinete los elementos necesarios para medir la energía eléctrica en redes de media tensión. Por lo general, incluyen transformadores de medida, dispositivos de protección y gabinetes diseñados para garantizar seguridad y confiabilidad.
Su objetivo es facilitar la instalación, optimizar el espacio y reducir riesgos operativos, al tiempo que cumplen con las normativas de las empresas de suministro eléctrico.
Equipos compactos de medición tipo poste
Los equipos compactos de medición tipo poste se instalan directamente sobre postes de la red de distribución aérea. Están diseñados para trabajar en condiciones de intemperie y en alturas que los protegen de vandalismo o accesos no autorizados.
Características principales:
- Montaje en postes de concreto o metálicos.
- Gabinetes resistentes a la intemperie, generalmente de acero inoxidable o materiales anticorrosivos.
- Incluyen seccionadores, transformadores de corriente (TC), transformadores de potencial (TP) y medidores electrónicos.
- De fácil conexión con la red aérea.
Equipos compactos de medición tipo pedestal
Los equipos compactos de medición tipo pedestal se instalan a nivel del suelo, protegido en un gabinete robusto. Son ideales para sistemas de distribución subterránea, donde no se cuenta con postes o se requiere una instalación más accesible para maniobras y mantenimiento.
Características principales:
- Montaje en base de concreto o estructuras preparadas en superficie.
- Gabinetes de alta resistencia mecánica y hermeticidad, normalmente con grado de protección IP elevado.
- Integran transformadores de medida, seccionadores y equipo de protección en un solo compartimento.
- Diseñados para fácil acceso frontal y operación desde el nivel del suelo.
Diferencias entre los equipos compactos de medición tipo poste y pedestal
Instalación
- Tipo poste: se monta en postes aéreos (concreto o metálicos).
- Tipo pedestal: se coloca en bases de concreto o estructuras a nivel de suelo.
Accesibilidad
- Tipo poste: el acceso es más complicado, ya que requiere maniobras en altura.
- Tipo pedestal: permite fácil acceso desde el nivel del piso para revisión y mantenimiento.
Seguridad
- Tipo poste: ofrece mayor protección contra vandalismo al estar elevado y fuera del alcance directo.
- Tipo pedestal: aunque está más accesible, suele contar con gabinetes robustos y cerraduras para seguridad.
Aplicaciones
- Tipo poste: se utiliza principalmente en redes aéreas de distribución.
- Tipo pedestal: está diseñado para redes subterráneas de distribución.
Estética urbana
- Tipo poste: queda visible en altura, puede impactar más la vista en entornos urbanos.
- Tipo pedestal: es más discreto y se integra mejor en fraccionamientos, parques industriales y zonas comerciales.
Resistencia a inundaciones
- Tipo poste: no se ve afectado por inundaciones al estar instalado en altura.
- Tipo pedestal: depende de la ubicación y del nivel de hermeticidad del gabinete.
Mantenimiento
- Tipo poste: el mantenimiento es más complejo y requiere personal capacitado con equipo para trabajo en altura.
- Tipo pedestal: el mantenimiento es más sencillo y rápido por su acceso directo desde el suelo.
Los equipos compactos de medición tipo poste y pedestal cumplen la misma función esencial: garantizar una medición confiable en media tensión. Sin embargo, sus diferencias en instalación, accesibilidad y aplicaciones los hacen adecuados para distintos escenarios.
Elegir correctamente no solo asegura el cumplimiento normativo, sino también mayor seguridad, confiabilidad y eficiencia en los proyectos eléctricos. Por ello, antes de decidir, conviene analizar el tipo de red, las condiciones del entorno y los lineamientos de la compañía eléctrica.
Tanto los equipos compactos de medición de tipo poste como de tipo pedestal son soluciones modernas y confiables, pero su éxito dependerá de aplicarlos en el lugar correcto.
En Asesores en Alta Tecnología contamos con equipos compactos de medición en marca Arteche, los cuales cumplen con las especificaciones CFE G00090, CFE VE100-13 y CFE VE100-29.
